冷铁分两种
石墨冷铁、其主要使用原理为石墨冷铁材料具有比重轻，耐火度高，导热系数大等优点。因此用石墨冷铁作激冷剂代替金属材料冷铁，能较好地解决铸钢、铸铜、铸铝等铸件的疏松、缩孔问题。在铸造工艺中以往常只采用冒口来补缩，铸件易变形或出现裂纹等不良现象。采用石墨冷铁与冒口配合使用不仅可以使铸件定向凝固，扩大冒口缩距的范围；防止铸件产生缩孔和裂纹；可以使铸件与铸件壁的同时凝固，提高凝固速度；同时还具有提高铸件表面硬度和耐磨性能等作用。石墨冷铁具有比重轻、耐火度高、导热系数大等优点。因此，用石墨冷铁作激冷材料代替金属材料冷铁，是铸造专家经过多年实践总结出来，加以推广的铸造新工艺。它能较好地解决铸钢、铸铁、铸铜、铸铝件的疏松、缩孔问题，并且能有效地解决铸铁件因使用铸铁冷铁不当而产生的白口、气孔等铸造缺陷。
· 并能有效地解决铸件因使用金属冷铁产生的白口、气孔等铸造缺陷。 在铸件需要激冷的热节部位安放成型的石墨冷铁，能使铸件金相组织为细片状珠光体达95%以上，共晶团数可达450—550cm，铸件硬度可提高20—50HB，可提高铸件表面的光洁度和耐磨性。使用石墨冷铁时可以在冷铁上涂刷石墨涂料或滑石粉涂料，使用次数比金属冷铁长5——10倍。
· 2、冷铁

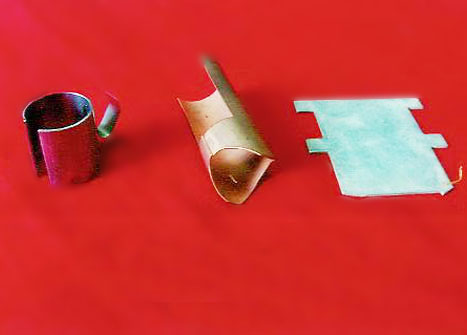

· 产品名称：冷铁
· 制造工艺：冲压，成形，锻造，车削，铸造或焊接
· 其它名称：内外冷铁，插片冷铁，冷却钉，螺旋状内冷铁，马蹄钉和铸造钉
· 冷铁由镀锡或涂敷防粘膜稀浆的低碳钢或线材加工而成，并且可以加 工成各式各样的形状和尺寸。无论是马蹄钉还是直杆钉都可以作为冷 铁使用。在铸造生产中，冷铁被用来控制收缩和获得定向凝固。外冷 铁放在模子中顶着铸件壁。内冷铁被压进型芯，或模壁，这样它们的 一大部分就可以伸进模穴，从而达到预期的效果。
· 冷铁分类
· 为增加铸件局部冷却速度，在型腔内部及工作表面安放的金属块称为冷铁。冷铁分为内冷铁和外冷铁两大类。放置在型腔内能与铸件熔合为一体的金属激冷块叫内冷铁。造型（芯）时放在模样（芯盒）表面上的金属块叫外冷铁。
· 石墨冷铁作用
· 铸造生产中，冷铁对提高冒口的作用和防止铸件产生缩孔、缩松，保证铸件质量起着较为重要的作用，在消失模铸造中完全可以和普通铸造法一样地使用冷铁。外冷铁可在舂砂时放入；内冷铁可在制模时嵌入或粘合在模型地内部，也可将外冷铁延伸到型外，固定在砂型中。内外冷铁安放原则与冷铁种类、规格与普通铸造相似。
· 一 在冒口难于补缩的部位防止缩孔 缩松。
· 二 防止壁厚交叉部位及急剧变化部位产生裂纹。
· 三 与冒口配合使用，能加强铸件的顺序凝固条件，扩大冒口补缩距离或范围，减少冒口数目或体积。
· 四 用冷铁加速个别热节的冷却，使整个铸件接近于同时凝固，既可防止或减轻铸件变形，又可提高工艺出品率。
· 五 改善铸件局部的金相组织和力学性能。如细化基体组织，提高铸件表面硬度和耐磨性。
· 六 减轻和防止厚壁铸件中的偏析。
· 冷铁的作用是加速铸铁件某部分在浇注过程中的冷却速度的。铸铁件因为其结构的需要造成各个部分壁厚不均，有的部位很厚，在冷却的过程中就冷却的慢，壁厚薄的部位就冷却的快，使得同一个铸件各个部位冷却速度不均。造成的结果有可能产生缩孔、或者把壁薄的部位拉裂。为了避免这种现象的产生，造型完成后，就在壁厚厚的部位加放冷铁，用它来吸收铁水的温度，加速这个部位的冷却速度，缩短和其他壁厚薄的部位冷却的时间差。
冷铁使用经验。
善于利用冷铁，包括内冷铁于外冷铁，它既细化一次结晶，消除缩孔、缩松，又提高工艺出品率，当然，适宜的用量和规格是应该考虑的。内冷铁要干净、易熔，用量以少为宜。外冷铁的三维尺寸与冷却物的三维尺寸为0。6－0。7倍的函数关系。过小不起作用，过大造成铸件开裂。铸件在型内要长时间保温，直到低于200℃再开箱。
中小铸件的冷铁使用过程中：
1、中小铸件不便使用内冷铁
2、外冷铁使用在非加工面比较好，而且要刷醇基涂料、使用前抛丸除锈、除水和油
3、侧冷铁出现的问题比较少，效果比端冷铁好
4、端冷铁厚度为铸件厚度1/8~1/4时，激冷效果不好，而且冷铁边沿有缩陷，只能用于小缩孔和缩松
5、端冷铁厚度为铸件厚度1/4~1/2时，激冷效果一般，有时冷铁边沿有缩陷，冷铁面中间也可能有缩陷，并开始出现气孔。
6、端冷铁厚度大于铸件厚度1/2时，激冷效果好，冷铁面中间有缩陷，铸件经常有气孔，厚冷铁不可用于高牌号铸铁件，因为易出现局部高硬度。
7、冷铁的非铁水接触面做成空的，有利于消除气孔。
